Лофтинг между деталями с помощью Facebinder | 7Post

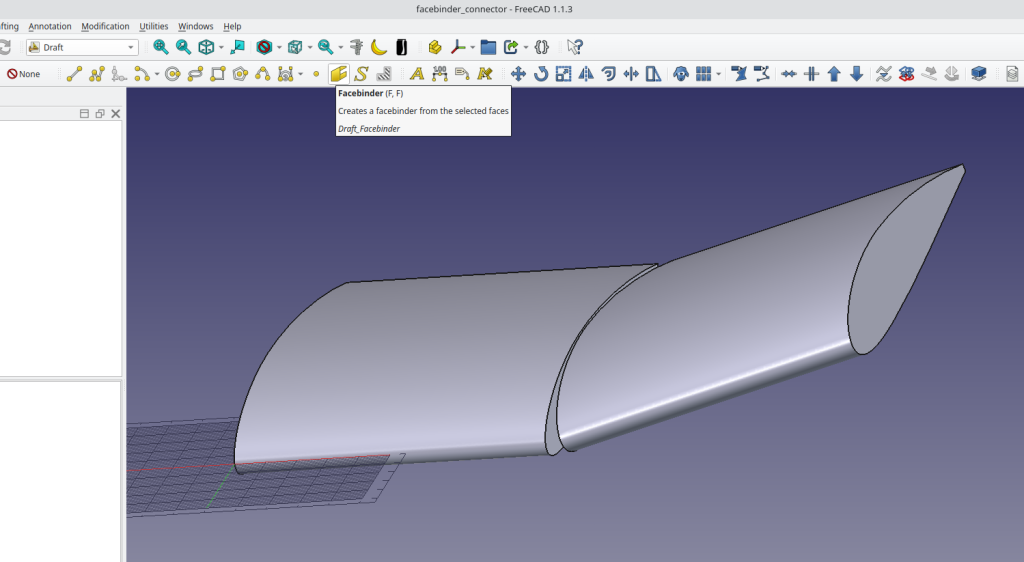

В верстаке Draft (Черчение) есть интересный инструмент под названием Facebinder (Связыватель граней), который можно использовать для выполнения таких действий, как лофтинг или выдавливание от граней, а не от геометрии эскиза или каркасов (wires). Хотя инструмент довольно нишевый, при необходимости он может оказаться очень полезным.

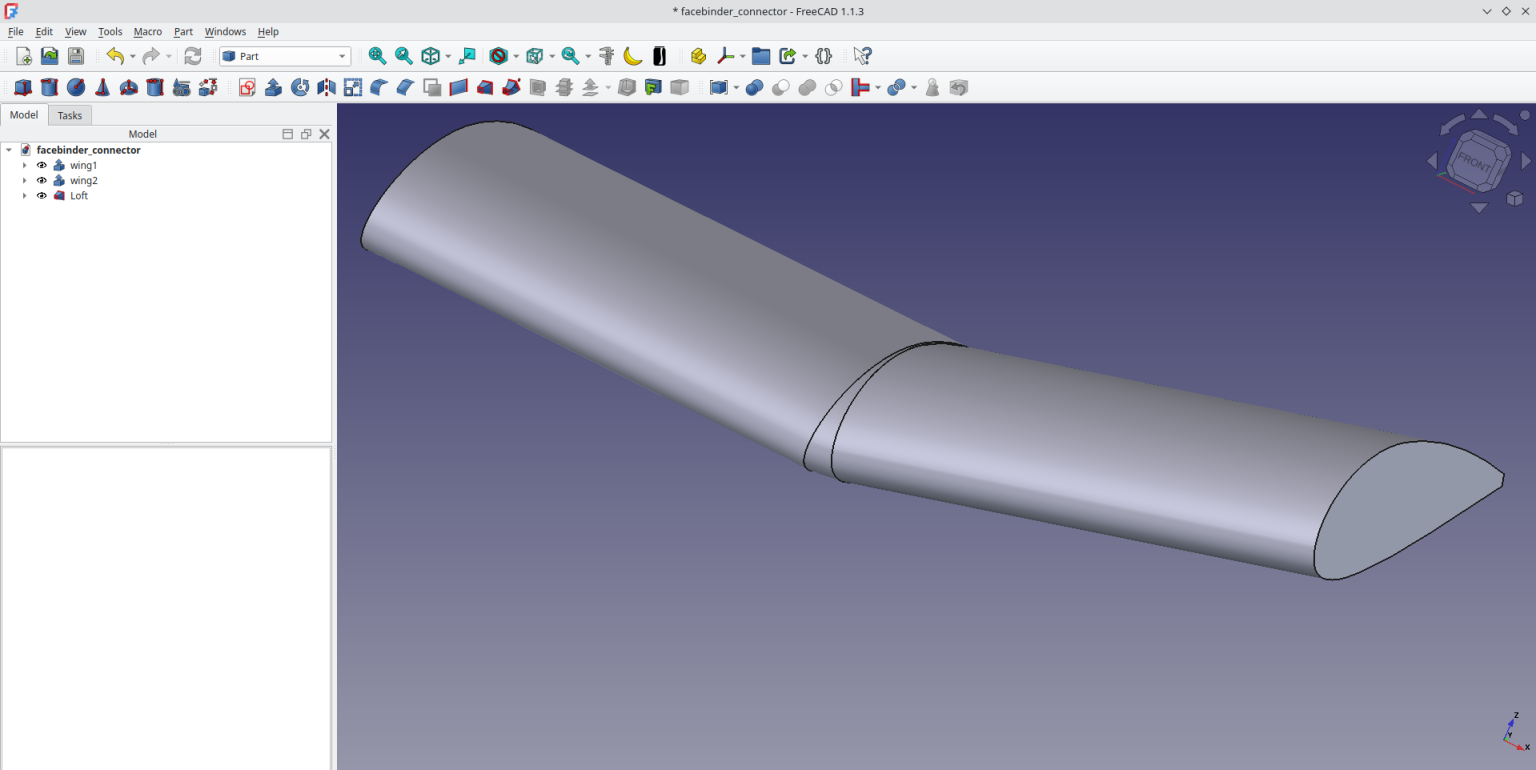

В качестве примера: у нас есть две детали, которые образуют окончание конструкции крыла. Это интересный пример, поскольку они были созданы из импортированного файла аэродинамического профиля .dat, который импортируется как каркас (wire), поэтому в деталях нет элементов эскиза.
Затем импортированный каркас был выдавлен в верстаке Part (Деталь), после чего была создана вторая копия детали путём копирования и вставки. Затем вторая деталь была позиционирована с помощью инструмента Transform (Преобразование).

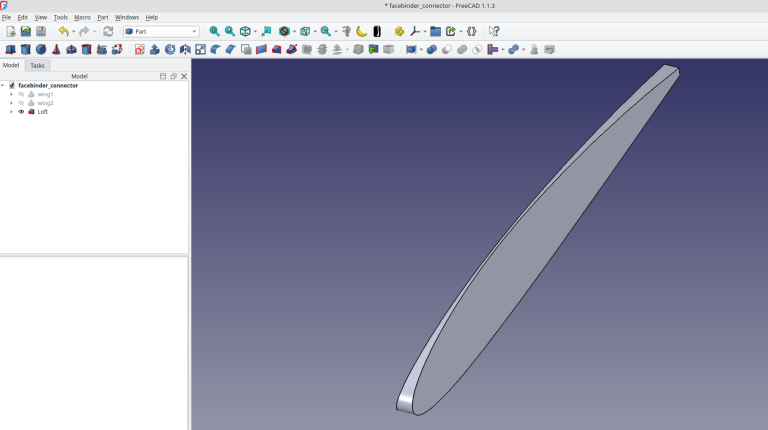

В текущем положении она образует угол поперечного V (dihedral) для законцовки крыла. Мы хотим создать деталь, которая соединяет два конца крыльев. Поскольку это расположено под углом, мы не можем просто удлинить выдавливания деталей, а из-за отсутствия геометрии эскиза мы не можем использовать подходы с инструментом аддитивного лофтинга.
А поскольку детали не созданы в Part Design и не являются элементами Body (Тела), мы не можем просто использовать Shapebinder (Связыватель формы) или другие методы для лофтинга между гранями. Мы могли бы создать геометрию эскиза из аэродинамического профиля, но использование инструмента Facebinder будет наиболее простым решением.
