Миниатюрная модель Як-15. Нарисованная от руки на тетрадном листе. Сделана за 2 часа - 7Post
С утра встал рано, дождик капает. Утренние дела пришлось отменить. И решил по-быстрому смастерить нечто.
Но.
Беда. Я сейчас остался совсем без принтера. И что бы я там ни конструировал, распечатать не смогу физически. Поэтому решил рисовать от руки.

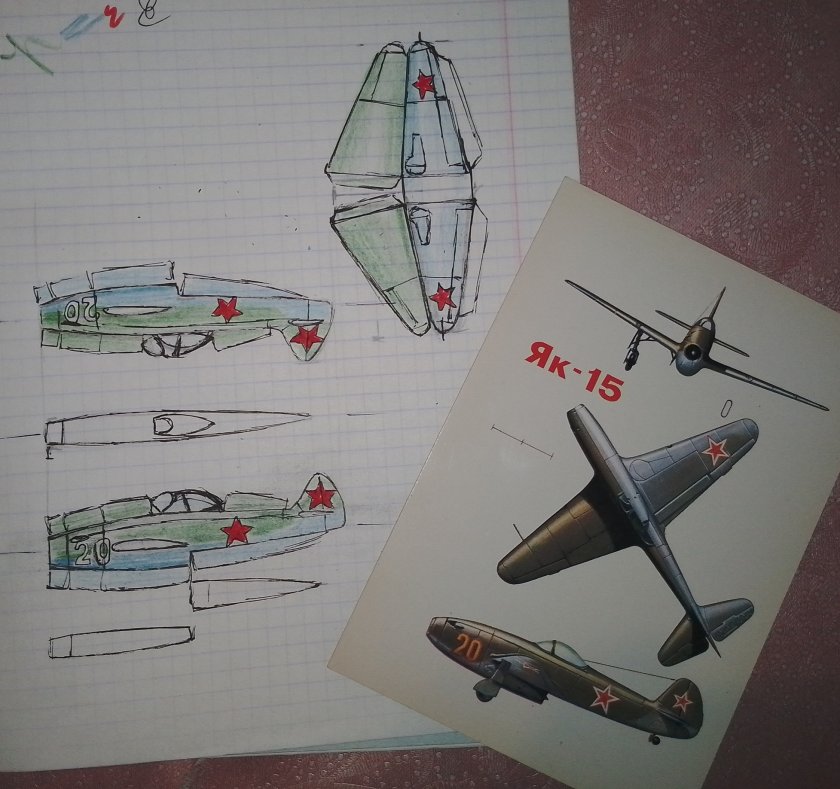

Раскопал старинный набор открыток «Советские самолёты» (1984) и решил прямо по картинке, голыми руками сделать Як-15. С масштабом мудрить ничего не стал. Судя по масштабной линейке на открытке, он в М1:100. Мелковато, но не смертельно.

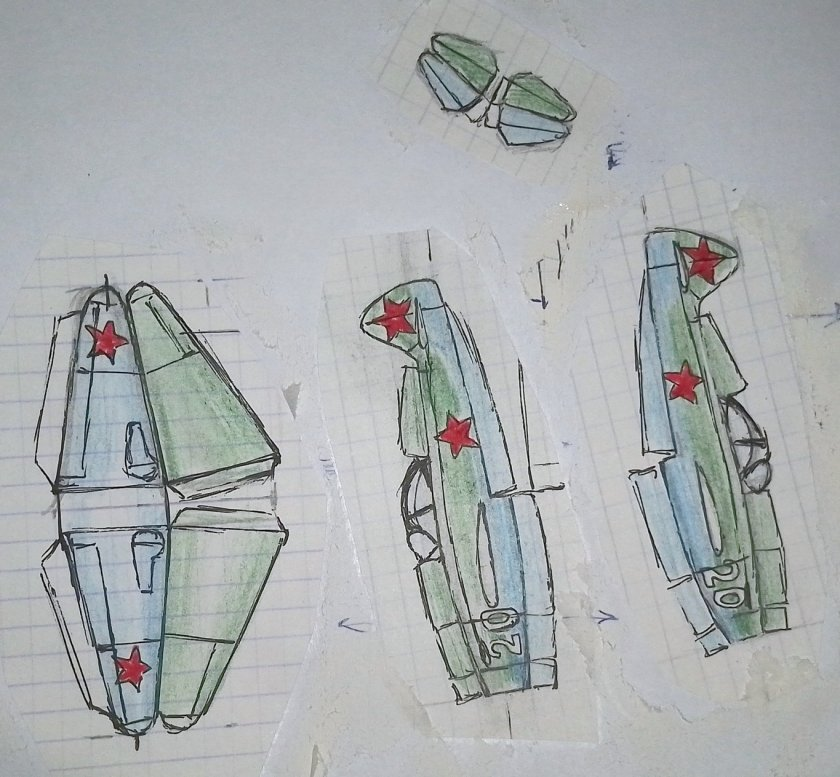

Ну и нарисовал на тетрадном листе проекции.
Раскрасил.
Рисовал от руки. Линейкой кое-что измерил, но тоже не особо тщательно.
Потом всё это наклеил обычным «карандашом» на бумагу 100 г/м².
Как потом показалось, можно было и на обычную офисную 80 г/м². На сотке слишком мощно получилось для такой модельки.
По ходу чего-то дорабатывал. От некоторых нарисованных ранее элементов отказался.

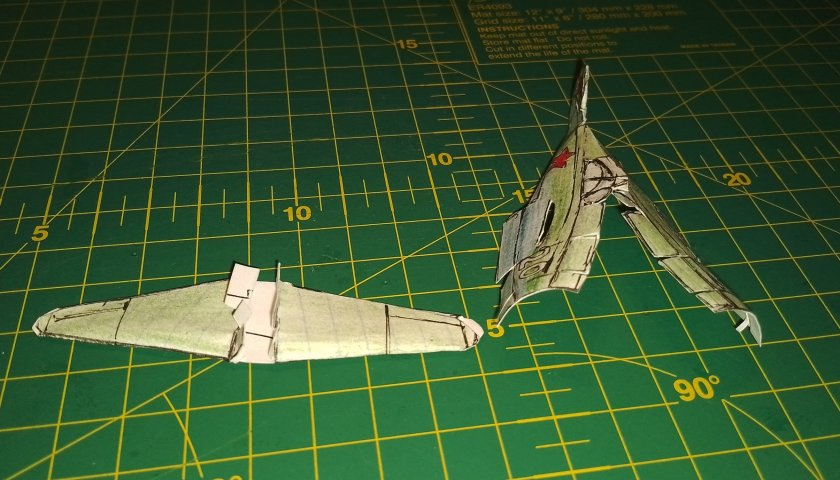

То есть сначала идея была такая: крыло цельное, нижняя часть цельная, а верхняя разрезная с клапанами для внутреннего крепежа. Решил делать без лонжерона.

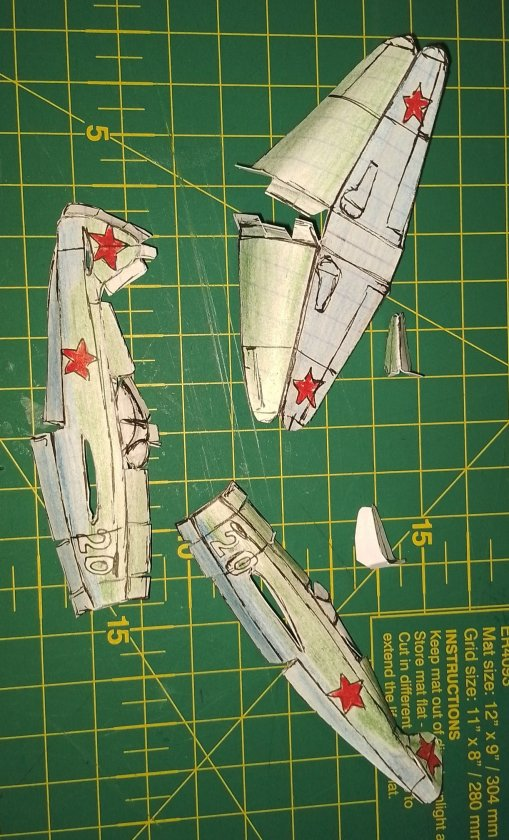

Фюзеляж сначала был задуман как полностью независимые 4 доли: две боковые, одна верхняя и одна нижняя, разрезанная на две части (под гондолу двигателя и хвост). Но по ходу он превратился в две боковые доли с верхними и нижними долями, разделёнными на части, которые должны идти в нахлёст друг на друга.
Фонарь получился просто никакой. Во-первых, очень плотная бумага (после дублирования слоёв). Во-вторых, всё очень мелко. И главное, фонарь вообще штука сложная, и с первого раза нормально не получается.

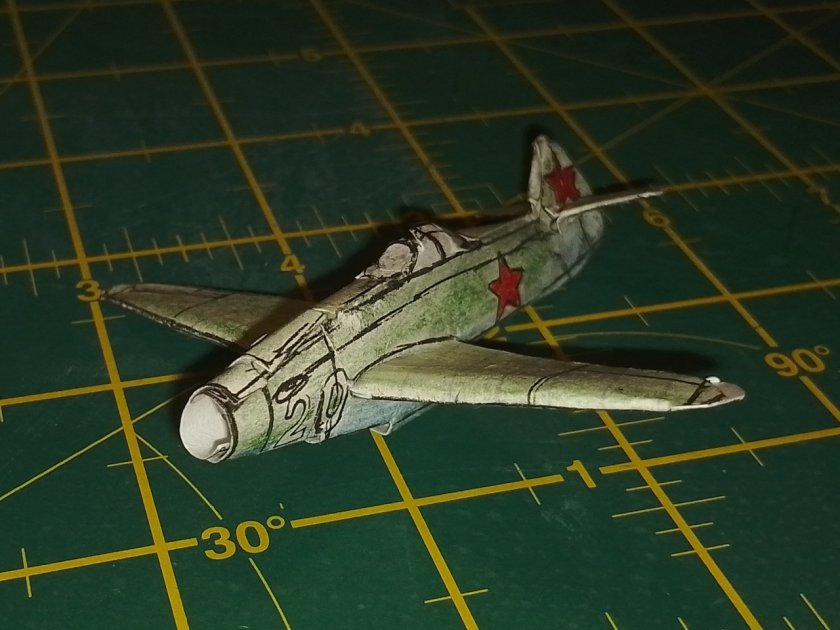

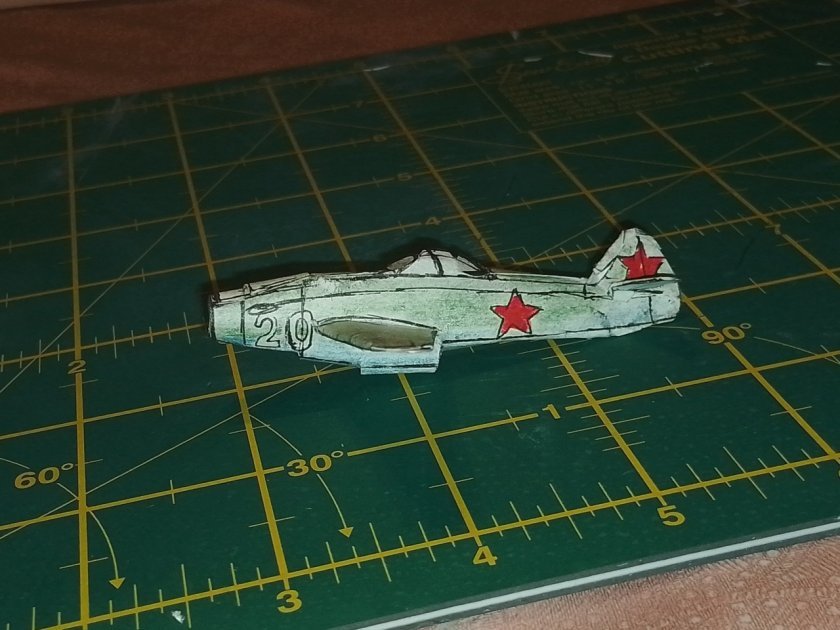

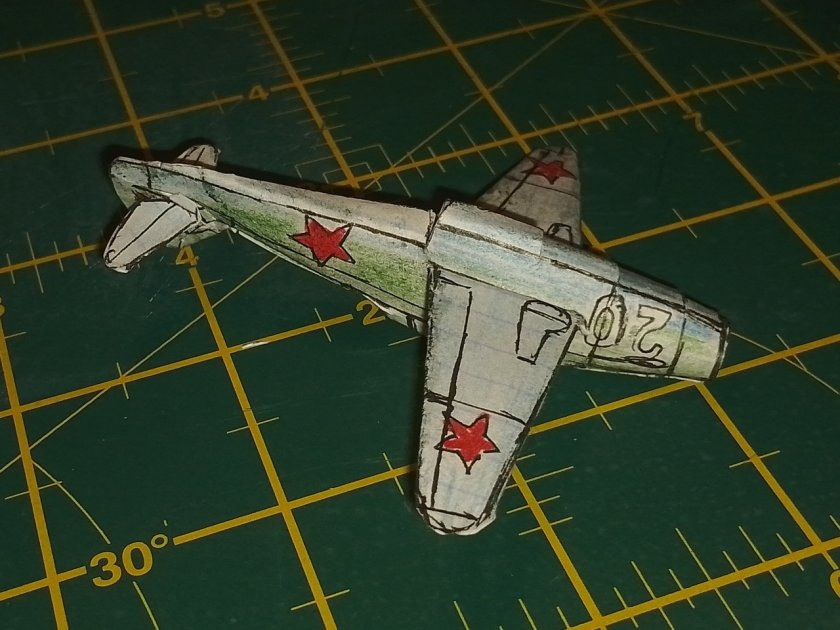

Но в целом считаю, эксперимент удался. В FreeCAD получилось бы гораздо лучше, но и дольше.
В общем, так делать не нужно. А с другой стороны, так можно по-быстрому проверить схему сборки. Когда вот так на коленке чертишь и сразу собираешь, сразу видны все косяки выбранной схемы. Где что удобно или не удобно. А может быть, вообще не нужно.
Кстати, именно на таких быстрых проектах я и понял смысл раскроя и некоторые закономерности получения развёртки. К сожалению, не все моменты удаётся сформулировать для краткого объяснения метода, Поэтому предлагаю ознакомиться обзором моей книгой.
