Зачем весь этот "велосипед"
Мне иногда задают вопрос: «Сергей Рафаилович, зачем все эти сложности с долями, частями и коэффициентами? Есть же 3D-модель. Импортировал её в Pepakura, нажал кнопку — и получил готовую выкройку. Зачем изобретать велосипед?»
Вопрос резонный. Действительно, зачем писать от руки, если можно напечатать на машинке? Но давайте разберёмся, что на самом деле скрывается за этой кнопкой. Как говорится, дьявол кроется в деталях.
Читать обзорную статью о книге "Конструирование развёрток бумажных моделей самолётов без 3D" и приобрести её у автора.
Или читать все мои книги на ЛитРес .
В бумажном моделировании сегодня существует два принципиально разных подхода. Я условно назову их «технологическим» (через 3D‑модель) и «методическим» (через чертёж). У каждого — свои очевидные плюсы и свои не менее очевидные минусы.
Суть "технологического" красива и проста. Вы строите 3D‑модель (или берёте готовую). Затем программа вроде Pepakura Designer режет её по рёбрам полигонов и раскладывает на плоскости. Получается выкройка. Остаётся распечатать, вырезать, склеить.
Несомненный плюс это скорость. Если у вас уже есть качественная 3D‑модель — развёртка готова через несколько минут. Идеальный инструмент для «потребителя»: скачал, развернул, склеил. Кроме того, этот метод незаменим для сложных органических форм — масок, фигур животных и людей — которые руками начертить наверное невозможно.
Но возникает проблема «чёрного ящика». Программа не понимает, где логичнее пройти шву, а где его быть не должно. Она режет полигоны там, где ей «кажется» удобно. Часто результат — «лоскутное одеяло», где одна деталь разбросана по десяти листам.
А так же прямая зависимость от качества исходной модели. Модель должна быть «герметичной», с корректной топологией. Если есть ошибки — развёртка будет ужасной.
Проблема высокого полигонажа - другая. Автоматическая развёртка хорошо работает только с низкополигональными моделями. Если же модель высокодетализированная, на выходе получается мешанина из тысяч крошечных треугольников. Приходится долго пересобирать их вручную. Та же проблема с развёрткой в Blender.
Но этот метод не решает проблему дефицита бумажных моделей. Найти качественную 3D‑модель того же Payen Pa-22/2 или Су‑5 так же сложно, как и готовую бумажную развёртку. То есть вы просто меняете один дефицит на другой.
"Методический" подход: создание развёртки по чертежу
Этот подход я описываю в своей книге. Он не требует готовой 3D‑модели. Всё, что нужно это обычный журнальный чертёж: вид сбоку, вид сверху, вид спереди и несколько сечений. Работаем в любом САПР (я показываю в бесплатном FreeCAD ), но тем же способом можно работать и на кульмане.
В чём суть? Фюзеляж не режется на мелкие поперечные «кольца».Вместо этого он делится на несколько крупных продольных долей. Каждое сечение заменяется многоугольником. Все поперечные размеры пересчитываются на боковом виде (иногда на виде сверху). Затем — добавление клапанов, и развёртка готова. Чаще всего модель делится на три четверти (борт, верх, низ) или три шестых. Никаких сложных формул. Никаких интегралов. Только арифметика из начальной школы, общие знания в геометрии и немного чувства формы.
Что это даёт? Понимание геометрии пространства. Вы не просто получаете детали — вы начинаете видеть, как форма собирается из элементарных тел: цилиндров и конусов. Вы учитесь чувствовать объём, предвидеть поведение стыков. Этому можно и нужно учиться.
Вам не нужна готовая 3D‑модель. Чертеж — даже не очень точный — найти куда проще. Или его можно нарисовать самому из головы. Вы сами становитесь конструктором, технологом и сборщиком.
Вы сами решаете, где пройдут швы. Множество вариантов раскроя — это не ошибки программы, а осознанный выбор. Баланс между сложностью и точностью — за вами. Любой элемент можно развернуть несколькими способами.
Методика работает не только для простых «бочкообразных» фюзеляжей как у Миг-15. Во второй части книги показываю, как строить развёртки для фюзеляжей с переходом от круга к очень плоскому овалу — на примере Ла‑5. Идея остаётся той же: деление на продольные доли и поперечные части.

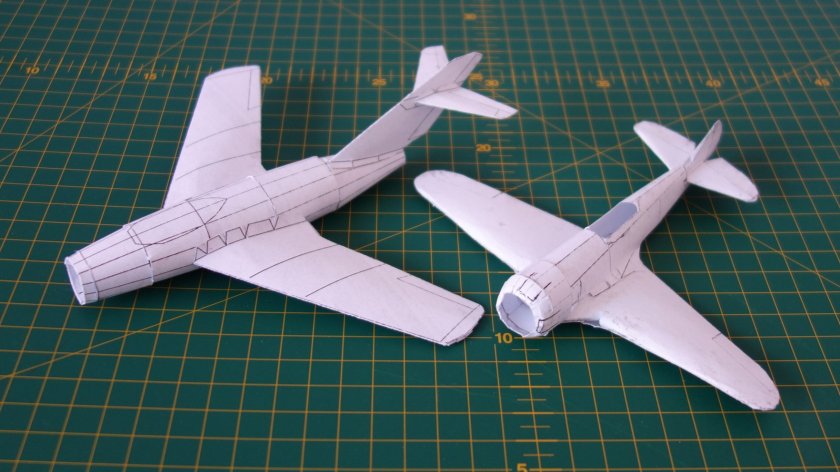

Тестовые сборки МиГ-15 и Ла-5 (иллюстрации из книги)
А главное. Низкий порог входа. Не нужно быть гуру 3D‑моделирования. Достаточно базовых навыков работы в любой САПР (CAD): нарисовать линию, построить окружность, отзеркалить ( это 3-4 занятия по видео урокам )
Честно о недостатках моего метода
Скажу прямо. Модель, собранная по такой развёртке, не будет пятизвёздочной «музейной». У неё будут небольшие угловатости, особенно в местах стыков долей. Но в масштабах 1:48 или 1:60 эти особенности практически не видны. Зато основных деталей в развёртке — 4–6, а не 40. Собирается всё за вечер. Форма остаётся узнаваемой — МиГ‑15 узнаётся как МиГ‑15, Ла‑5 как Ла‑5.
Если ваша цель — точная копия самолёта, мой метод вряд-ли подойдёт. Классическая «развёртка по секущим плоскостям» даст более точную геометрию. Но спросите себя: сколько времени вы готовы потратить на расчёты? И нужна ли вам эта точность в модели, которая стоит на полке в полутора метрах от глаз?
Мой метод — это осознанный компромисс. Упрощение формы в обмен на скорость и простоту конструирования и сборки. Именно так я определяю формат «МВД» — Модель Выходного Дня. За субботу и воскресенье, не торопясь, из бумаги , вырезая детали обычными ножницами, вы собираете модель, которую ваши гости узнают без подписи. И, что важнее, вы сами её спроектировали. Не скачали, не скопировали, а рассчитали. Это даёт совсем другое ощущение.
И последнее, но не менее важное: тестовая сборка — это не стыдно.
Ни один, даже самый точный расчёт не заменит практической сборки. Напечатайте черновой вариант на дешёвой бумаге (100 г/м² вполне достаточно), склейте «на живую нитку» — сразу увидите, где не хватает клапанов, где углы разлёта слишком большие, где что-то провисает, а где недобор или перебор. Анализ ошибок тестовой сборки — это не признак слабости, а нормальный этап конструирования. В книге и видеоуроках этому я уделяю достаточно внимания.

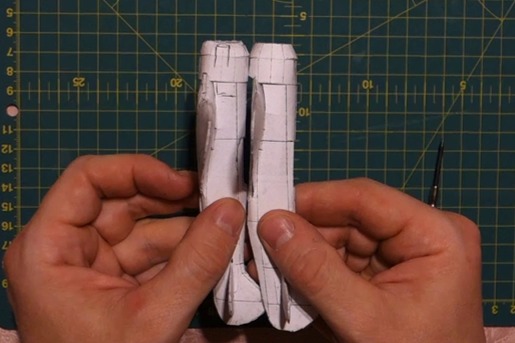

Сравнение двух вариантов тестовых сборок Ла-5
Что имеем? Классический метод «развёртки по секущим плоскостям» — для тех, кто любит кропотливую работу и стремится к абсолютной точности. Автоматическая развёртка из 3D‑модели — для тех, кто не хочет вникать в геометрию и доверяет компьютеру. Мой метод — для тех, кто хочет относительно быстро создать свою модель, и при этом не застрять в расчётах на месяц-другой.
Ставьте задачи и решайте их. Это не так сложно, как кажется.
