Примерно такой Т-образный (перевёрнутое вверх ногами Т) лонжерон прекрасно уживается с большинством крыльев. И не только при нижнем расположении крыла.

Деталька простая, но иногда очень нужная. Чертежи не привожу, потому-как в каждом самолёте - отдельная песня. Но технология изготовления понятна из картинок.

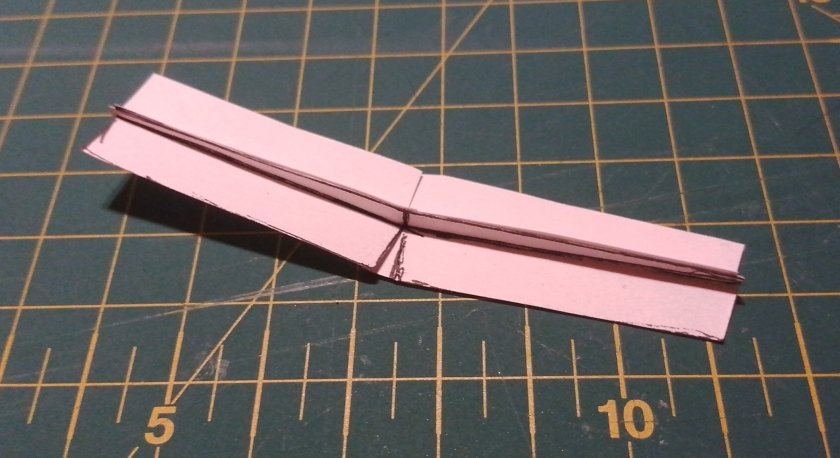

Лонжерон представляет собой две склеенные детали в виде необходимого угла. С отогнутыми нижними клапанами.

При желании можно сделать лонжерон не в виде тавра, а в виде двутавра. Но двутавровый не всегда удобно использовать.

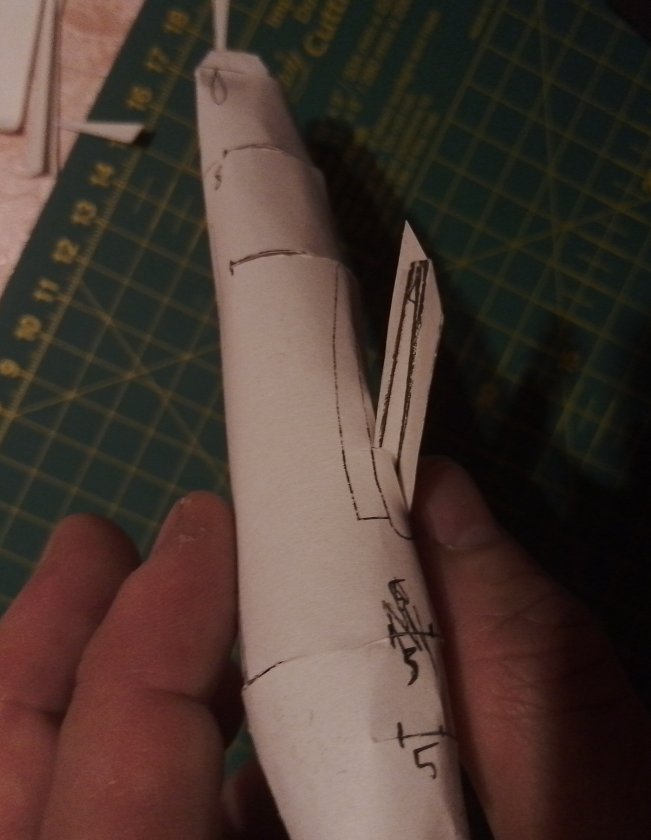

Вариант установки непосредственно в фюзеляж

Верхняя тавра иногда затрудняет врезку низкорасположенного крыла. А вот однотавровый врезается почти в любую модель.

Пример практического применения.

В начале заметки даю фото варианта врезки лонжерона в фюзеляж. Потом всё это обклеивается деталями крыльев.

Ниже даю вариант изготовления лонжерона и его вклейки сразу в крыло.

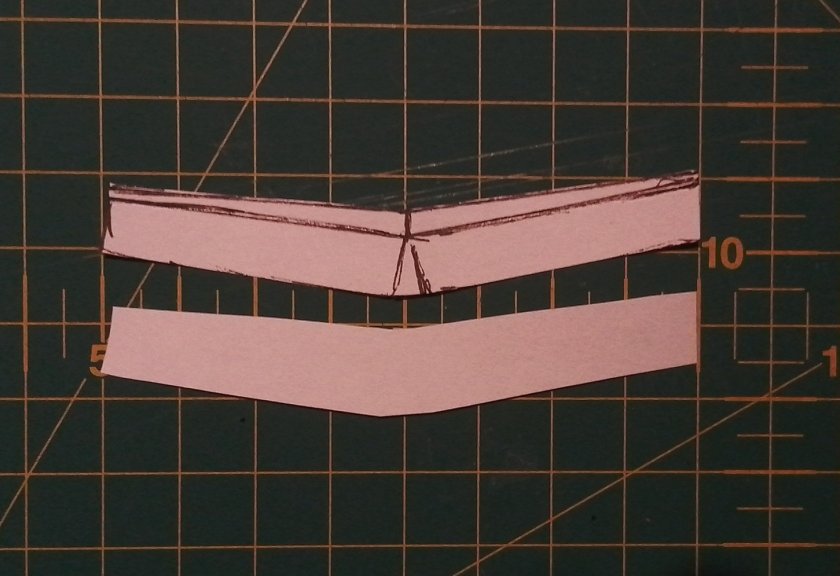

Делаем две одинаковые детали

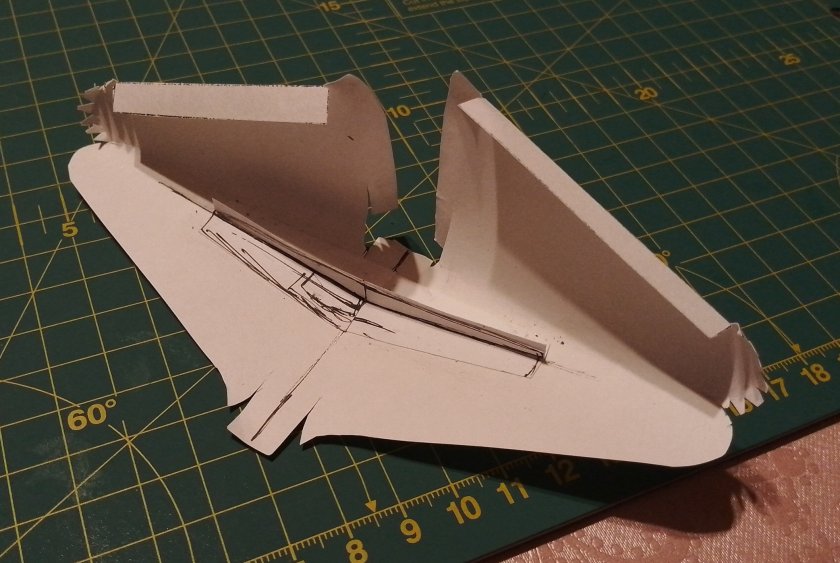

Вклеиваем в развёртку крыла

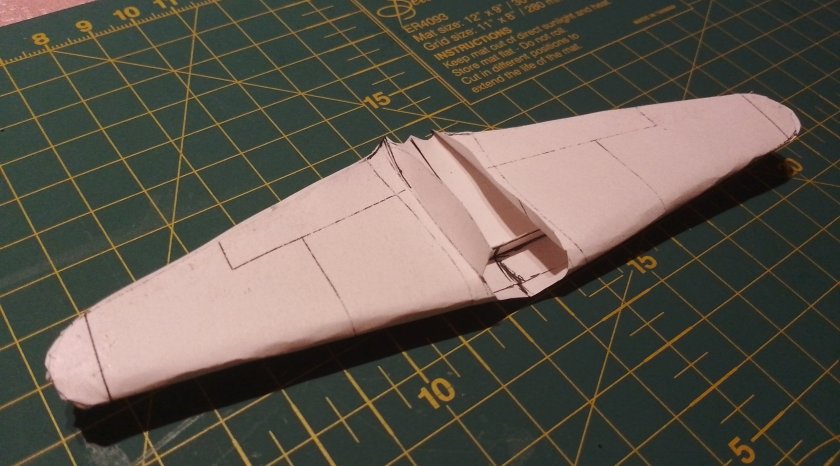

Готовое крыло с лонжероном
